美國進口Dytran 3099系列 沖擊加速度計傳感器
種類：加速度計傳感器
類型：沖擊型
規格：20.1 x 10.9 x 11.1 mm
型號：3099系列
應用范圍：遠場爆破試驗、熱休克事件測試、沖擊試驗、爆炸性研究、高沖擊工具、跌落試驗
產品介紹

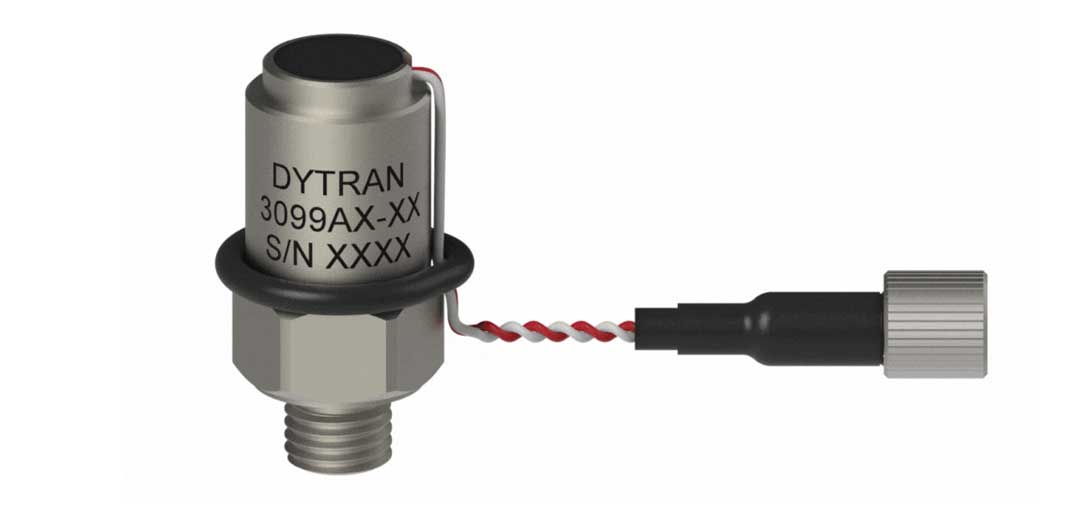

Dytran 3099A系(xi)列可(ke)測(ce)量高(gao)(gao)(gao)達60KG范圍的高(gao)(gao)(gao)沖(chong)擊沖(chong)擊和(he)(he)其(qi)他高(gao)(gao)(gao)振幅、短時事件。其(qi)獨特的微型設(she)計結合了石英傳感元件和(he)(he)機械和(he)(he)電氣(qi)過濾(lv)器，以(yi)確保(bao)零位移不會損(sun)壞SRS圖(tu)。應(ying)用(yong)包括金屬對金屬沖(chong)擊試驗、遠場爆炸試驗以(yi)及近場爆炸螺栓和(he)(he)級分(fen)離。 傳感器采用(yong)鈦合金材質，重量為8克。外殼隔離，以(yi)避免接(jie)地回(hui)路干擾和(he)(he)電氣(qi)噪聲。1/4–28 螺柱(zhu)，10–32接(jie)頭(tou)。
產品特性
機械(xie)和電(dian)氣濾波
不銹(xiu)鋼
電氣隔離
高固(gu)有頻率
IEPE
規格參數
|
量程 |
25000,50000,60000 g |
|
靈(ling)敏度 |
0.05,0.1,0.2 mV/g |
|
頻率響應 |
10 to 10000 Hz |
|
線性 |
±1 % F.S. |
|
工作(zuo)溫度 |
-12 to 121 ℃ |
|
固(gu)有(you)頻(pin)率 |
?120 kHz |
|
連(lian)接 |
10-32 接頭 |
|
重量 |
8 g |
|
安(an)裝 |
1/4-28 螺柱(zhu) |
產品工作原理
IEPE壓(ya)電(dian)式加速度傳感(gan)器內置壓(ya)電(dian)晶體，受到外(wai)界振動(dong)或者擠壓(ya)時壓(ya)電(dian)晶體會釋放電(dian)荷(he)，傳感(gan)器內部處理電(dian)路(lu)進(jin)而(er)將電(dian)荷(he)轉化為一個(ge)高電(dian)平，低阻(zu)抗的電(dian)壓(ya)信(xin)號。
產品細節圖
產品應用圖
