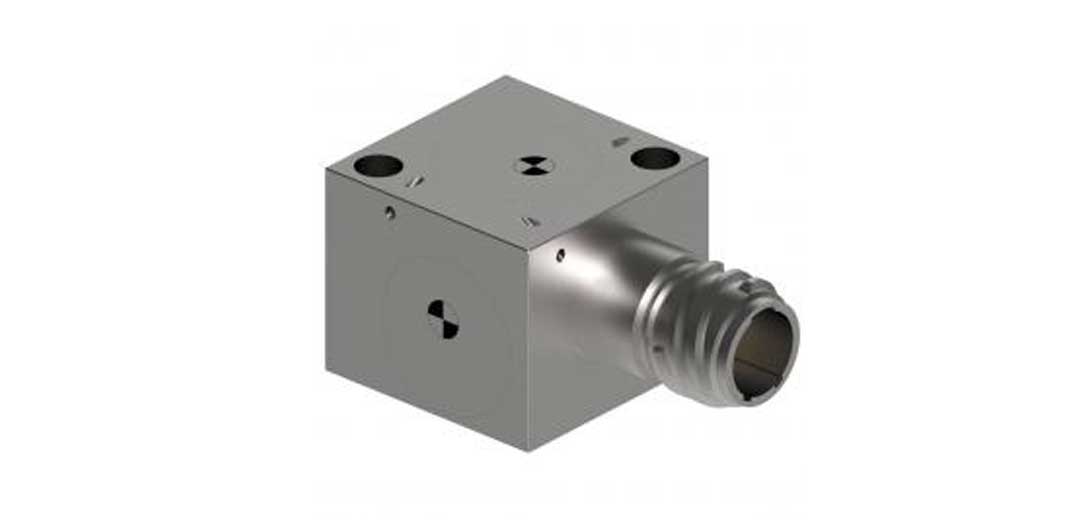

美國進口Dytran 7563A1 高精度三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：43.5 x 25 x 21 mm
型號：7563A1
應用范圍：安全氣囊試驗、宇航員座椅試驗、碰撞試驗、機器人、地震監測、傾斜測量
產品介紹
Dytran 7563A1，三軸可變電容（VC）加(jia)速計傳感器(qi)，可提供2g量(liang)程(cheng)。該加(jia)速度計結合了集成VC加(jia)速度計芯片(pian)，具(ju)有高驅動、低(di)(di)阻抗緩沖和(he)差分輸出，用(yong)于低(di)(di)水平加(jia)速度測量(liang)，并(bing)采(cai)用(yong)CVLD技術。 Dytran 7563A1為零(ling)至中頻(pin)應(ying)(ying)用(yong)量(liang)身定制，低(di)(di)端頻(pin)率響應(ying)(ying)為0 Hz，高端頻(pin)率范圍為400 Hz。該模塊包含密封的MEMS電容傳感元件、定制集成電路放(fang)大器(qi)和(he)低(di)(di)噪聲(sheng)電子(zi)器(qi)件，鈦合金材質外殼(ke)，4針連接器(qi)，1/4–28 UNF–2B螺紋孔。
產品特性
鈦合金
電氣隔離
超低噪聲
差分輸出
+10 to +36 VDC
CVLD 技術
直流響應
三軸
規格參數
|
量程 |
2 g |
|
靈(ling)敏度 |
2500 µA/g |
|
頻(pin)率響應 |
0 to 400 Hz |
|
非線性 |
?0.5 % F.S. |
|
工作溫(wen)度 |
-48 to 125 ℃ |
|
輸出阻抗 |
400 Ω |
|
連(lian)接 |
4針插頭 徑向連接 |
|
重量 |
85 g |
|
安裝(zhuang)方(fang)式 |
2 X ? 4.57mm 通孔(kong)或者1個1/4-28 UNF-2B |
產品工作原理
IEPE壓(ya)(ya)電(dian)(dian)(dian)(dian)式加速(su)度(du)傳感器內置壓(ya)(ya)電(dian)(dian)(dian)(dian)晶體，受到外(wai)界振動或者(zhe)擠壓(ya)(ya)時壓(ya)(ya)電(dian)(dian)(dian)(dian)晶體會釋放電(dian)(dian)(dian)(dian)荷，傳感器內部處理電(dian)(dian)(dian)(dian)路進而將(jiang)電(dian)(dian)(dian)(dian)荷轉化為(wei)一個高電(dian)(dian)(dian)(dian)平，低阻抗的電(dian)(dian)(dian)(dian)壓(ya)(ya)信(xin)號。
產品細節圖
產品應用圖
