美國進口Dytran 3062系列 機載加速度計傳感器
種類：加速度計傳感器
類型：機載型
規格：19.05 x 35.56 mm
型號：3062系列
應用范圍：寬頻帶飛機/機身振動測量、健康和使用、監測系統（HUMS）、轉子，軌道和平衡（RTB）、變速箱振動測量、商用和軍用直升機振動監測
產品介紹
Dytran 3062系(xi)列，IEPE壓電加速度計傳感(gan)器，專(zhuan)門設計用于覆蓋(gai)轉子、軌道和平衡（RTB）、機身、直升機和固定翼飛機的(de)大(da)多數寬頻率(lv)振(zhen)動測量點。由于外觀相似(si)，業界通常將(jiang)這些傳感(gan)器稱(cheng)為(wei)"火(huo)花塞型(xing)"。 Dytan 3062系(xi)列多靈(ling)敏度可(ke)選，密(mi)封不銹鋼結構，適用于高(gao)濕度和骯(ang)臟環境(jing)，并采用外殼隔離，以避免EMI/接地(di)回路(lu)干(gan)擾。軸向(xiang)安裝的(de)軍用3針卡口連接，1/4–28安裝螺(luo)紋和鎖線孔。
產品特性
不銹鋼
電氣隔離
密封
火花塞形加速度計組件
IEPE
規格參數
|
量程 |
200,500 g |
|
靈(ling)敏度(du) |
10,25 mV/g |
|
頻(pin)率響應 |
0.48 to 10000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫(wen)度 |
-51 to 151 ℃ |
|
固有頻率(lv) |
45 kHz |
|
連(lian)接 |
3針 Military Bayonet–Style (MIL–DTL–26482) 軸向連(lian)接 |
|
重量 |
43 g |
|
安(an)裝方式(shi) |
1/4-28 螺柱 |
產品工作原理
IEPE壓(ya)電(dian)(dian)式(shi)加(jia)速度(du)傳(chuan)感器內(nei)置壓(ya)電(dian)(dian)晶體(ti)，受到(dao)外界振(zhen)動或者(zhe)擠壓(ya)時壓(ya)電(dian)(dian)晶體(ti)會釋放(fang)電(dian)(dian)荷，傳(chuan)感器內(nei)部(bu)處理電(dian)(dian)路進而將電(dian)(dian)荷轉化為(wei)一個高(gao)電(dian)(dian)平，低阻抗的電(dian)(dian)壓(ya)信號。

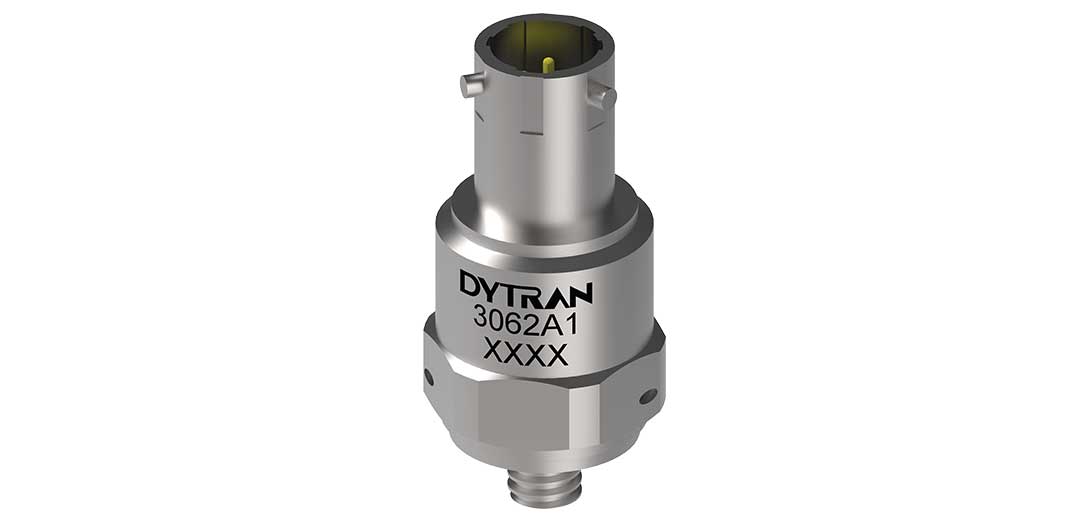

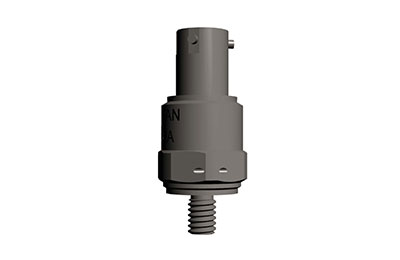

產品細節圖
產品應用圖
