美國進口Dytran 1061C 高溫力傳感器
種類：力傳感器
類型：1061C
規格：50.8 x 37.8 mm
型號：1061C
應用范圍：模態與結構分析、沖壓機監測、過程控制、通用動力測量
產品介紹
Dytran 1061C，壓電(dian)電(dian)荷型(xing)力傳感器，設計用(yong)于在(zai)較寬的(de)頻率(lv)范圍內測量(liang)10至25000 Lb F的(de)壓縮力和拉伸力。該動態力傳感器的(de)靈敏度為(wei)–9 pC/Lb F，可(ke)在(zai)張(zhang)力模式下測量(liang)高達500 lbs的(de)滿(man)量(liang)程，并可(ke)在(zai)+500°F（+260°C）的(de)高溫(wen)下可(ke)靠(kao)工作。 不銹鋼外(wai)殼，重(zhong)量(liang)為(wei)420克。10–32徑(jing)向(xiang)連接，3/8–16螺紋孔，位于傳感器外(wai)殼的(de)頂部(bu)和底部(bu)，便于安(an)裝(zhuang)。
產品特性
不銹鋼
+500 °F(+260 °C)工作溫度
電荷型
規格參數
|
量程 |
111200 N |
|
靈敏(min)度 |
-2.02 pC/N |
|
最(zui)大壓力值 |
266880 N |
|
最大拉力值 |
4448 N |
|
線性 |
±1 %F.S |
|
工作溫度 |
-73 to 260 °C |
|
連接 |
10-32 徑向連(lian)接 |
|
重量(liang) |
420 g |
|
安裝 |
3/8-16螺紋（頂部和底部） |
產品工作原理
IEPE壓(ya)電(dian)(dian)式加(jia)速度(du)傳感器(qi)內置(zhi)壓(ya)電(dian)(dian)晶(jing)體(ti)，受到外(wai)界振動或者擠壓(ya)時壓(ya)電(dian)(dian)晶(jing)體(ti)會釋(shi)放電(dian)(dian)荷(he)，傳感器(qi)內部處(chu)理(li)電(dian)(dian)路進而將電(dian)(dian)荷(he)轉化為一個高(gao)電(dian)(dian)平，低阻抗的電(dian)(dian)壓(ya)信號(hao)。

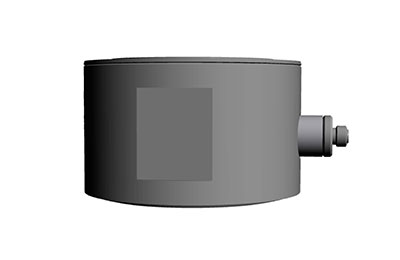

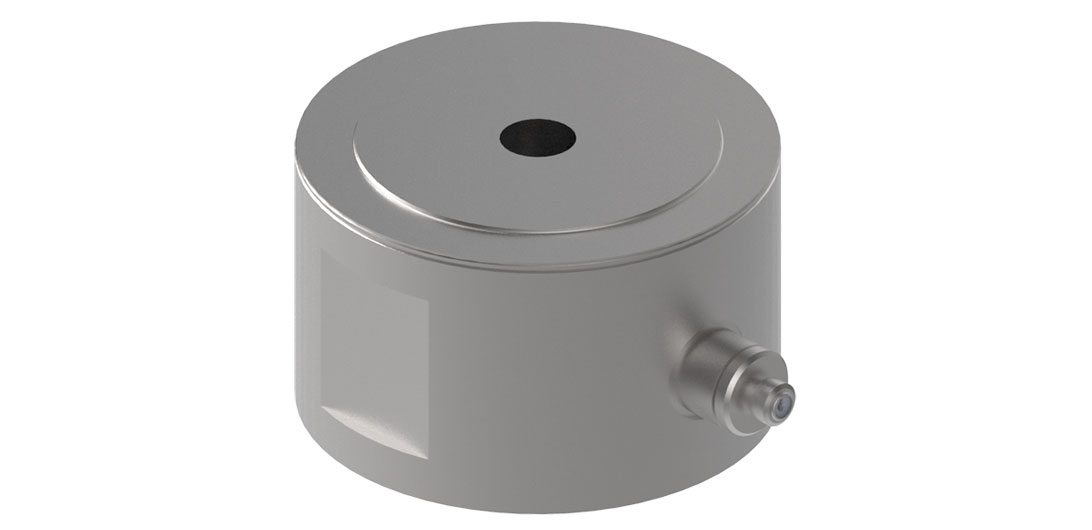

產品細節圖
產品應用圖
