產品介紹
Dytran 1050系列,IEPE力傳感器,在寬頻率范圍內測量高達5000 lbf的動態力。該動態力傳感器多靈敏度可選,可在張力模式下測量高達500 lbs的滿量程。內置電子設備,無需外部電荷放大器和轉換器。 1050系列采用不不銹鋼外殼,重量為32克。10–32軸向連接器,傳感器頂部1/4–28螺紋孔。
產品特性
不銹鋼
高固有頻率
IEPE
規格參數
量程 |
44,222,445,2224,4448,22240 N |
靈敏度 |
0.22,1.12,2.25,11.2,22.5,112 mV/N |
最大壓力值 |
890,4448,8896,44480,66720 N |
最大拉力值 |
890,4448,8896,44480,66720 N |
分辨率 |
0.00062,0.00311,0.00623,0.03114,0.06227,0.31136 N rms |
工作溫度 |
-73 to 121 °C |
連接 |
10-32 同軸連接 |
重量 |
32 g |
安裝 |
1/4-28 螺紋孔(頂部) |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體,受到外界振動或者擠壓時壓電晶體會釋放電荷,傳感器內部處理電路進而將電荷轉化為一個高電平,低阻抗的電壓信號。

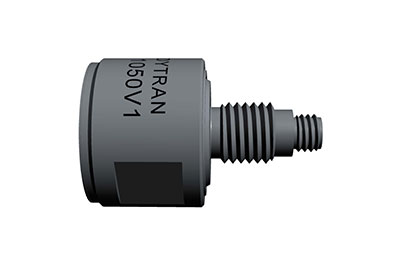

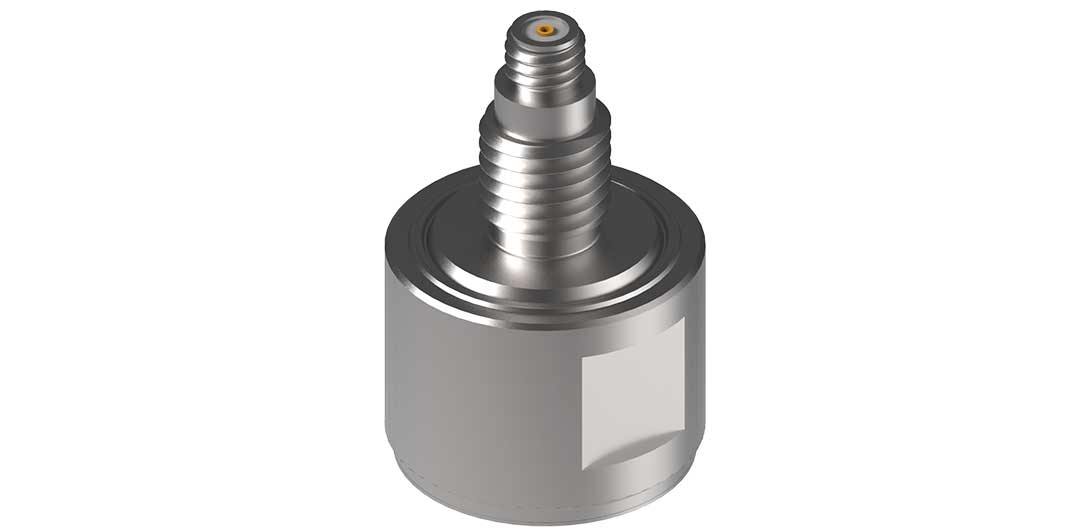

產品細節圖
產品應用圖
