美國進口Dytran 3234A系列 通用型加速度計傳感器
種類：加速度計傳感器
類型：通用型
規格：12.7 x 12.7 x 15.7 mm
型號：3234A系列
應用范圍：模態分析、噪音，振動和不平順性（NVH）、汽車異響、通用振動應用
產品介紹
Dytran 3234系列，單(dan)軸(zhou)IEPE加(jia)速計傳(chuan)感器，采用獨特的立方設計，靈敏(min)度范圍為(wei)10–500 mV/g。3234系列包含一個陶瓷剪(jian)切(qie)傳(chuan)感元件，鈦合金材質，重量為(wei)12克。傳(chuan)感器采用基座隔離，以避(bi)免EMI/接地回路干擾(rao)。 該(gai)傳(chuan)感器具有10–32徑向連接，10–32螺柱(zhu)安裝(zhuang)，采用低(di)噪聲JFET電子元件，氣密封裝(zhuang)，在高濕度和骯(ang)臟(zang)環境中實現可(ke)靠性能(neng)。
產品特性
鈦合金
電氣隔離(li)
低噪聲
IEPE
規格參數
|
量程 |
10,50,500 g |
|
靈敏(min)度 |
10,100,500 mV/g |
|
頻率響應 |
1 to 10000 Hz |
|
線(xian)性 |
±2 % F.S. |
|
工作(zuo)溫度 |
-51 to 121 ℃ |
|
輸(shu)出阻抗 |
100 Ω |
|
連接 |
10-32 同(tong)軸 |
|
重量 |
12 g |
|
安裝 |
10-32螺紋 |
產品工作原理
IEPE壓(ya)電(dian)(dian)式加速(su)度(du)傳感器(qi)內(nei)(nei)置壓(ya)電(dian)(dian)晶(jing)體，受(shou)到外界振動或者擠壓(ya)時壓(ya)電(dian)(dian)晶(jing)體會釋(shi)放電(dian)(dian)荷，傳感器(qi)內(nei)(nei)部處理電(dian)(dian)路進而將(jiang)電(dian)(dian)荷轉化(hua)為一個高電(dian)(dian)平(ping)，低(di)阻(zu)抗的電(dian)(dian)壓(ya)信號(hao)。

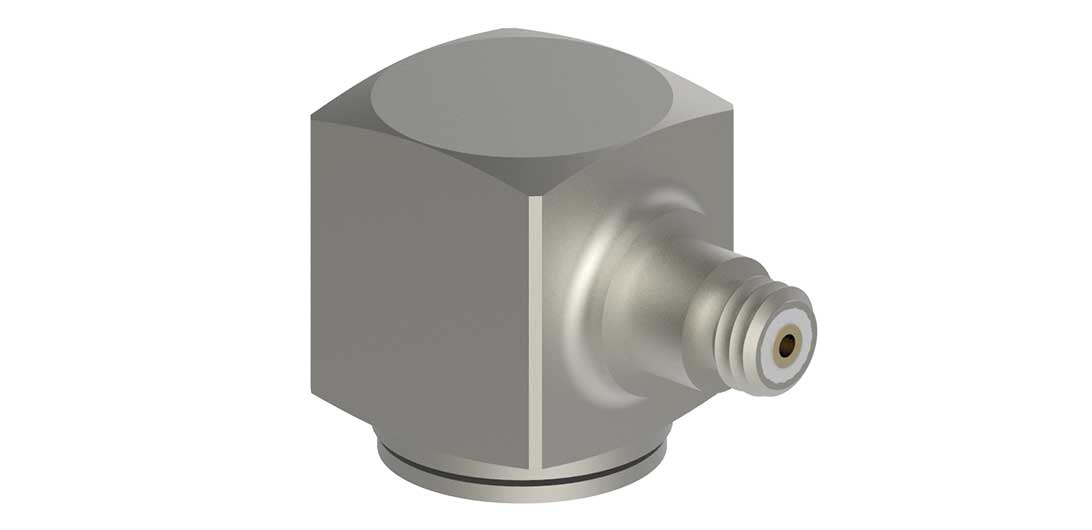

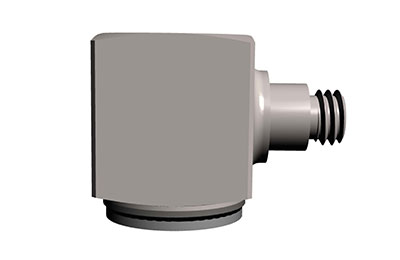

產品細節圖
產品應用圖
