美國進口Dytran 3274A系列 微型加速度計傳感器
種類：加速度計傳感器
類型：微型
規格：9 x 8 x 6 mm
型號：3274A系列
應用范圍：環境壓力篩選（ESS）、模態分析、產品響應測試、高頻振動應用
產品介紹
Dytran 3274系(xi)列，TEDS功能的超小(xiao)型IEPE加(jia)速度計(ji)傳感器。 總高度僅為(wei)(wei)0.24英寸（6.1毫米(mi)），重量(liang)為(wei)(wei)2克，非常適合(he)測量(liang)非常小(xiao)、重量(liang)輕的物體（如印刷電路(lu)板和安裝在板上的部件(jian)）的沖(chong)擊(ji)和振動。 3274系(xi)列具(ju)有(you)(you)5 mV/g、10 mV/g和25 mV/g的靈(ling)敏度，采(cai)用(yong)鈦合(he)金材質。Dytran 3274系(xi)列，具(ju)有(you)(you)10000 Hz的高頻(pin)(pin)(pin)響(xiang)應。共(gong)振頻(pin)(pin)(pin)率大于40 kHz，因此可(ke)用(yong)于測量(liang)高頻(pin)(pin)(pin)振動，誤差很小(xiao)。 3274系(xi)列采(cai)用(yong)3-56同軸連接頭，3英尺（0.9米(mi)）可(ke)拆卸(xie)同軸電纜。氣密封裝，可(ke)在高濕度環境中使用(yong)，外殼隔離，以(yi)避(bi)免EMI/接地回路(lu)干擾。
產品特性
鈦合金
氣密封裝
底座隔離
微型
IEPE
TEDS版本可選
規格參數
量程 | 200,500,1000 g |
靈敏度 | 5,10,25 mV/g |
頻率響應 | 1.1 to 10000 Hz |
非線性 | ± 2 % F.S. |
工作溫度 | -51 to 121 ℃ |
輸出阻抗 | 100 Ω |
連接 | 3-56 徑向連接 |
重量 | 2 g |
安裝方式 | 黏貼 |
產品工作原理
IEPE壓(ya)(ya)電(dian)式(shi)加速度(du)傳感器內置壓(ya)(ya)電(dian)晶體，受到(dao)外界振(zhen)動或(huo)者擠壓(ya)(ya)時壓(ya)(ya)電(dian)晶體會釋放電(dian)荷，傳感器內部處理電(dian)路(lu)進而將電(dian)荷轉化為一(yi)個高(gao)電(dian)平，低阻抗的電(dian)壓(ya)(ya)信號。

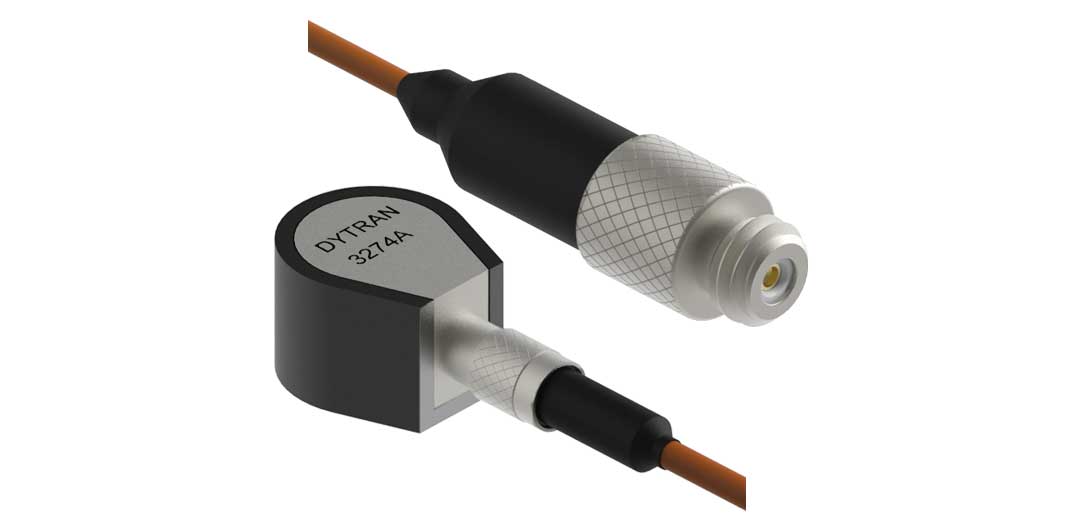

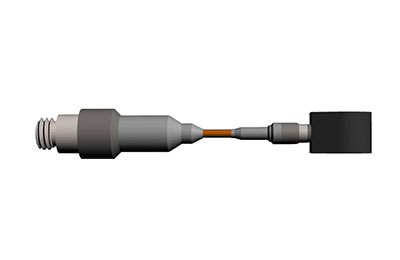

產品細節圖
產品應用圖
