美國進口Dytran 2300C 電荷型壓力傳感器
種類：壓力傳感器
類型：電荷型
規格：33.5 x 5.4 mm
型號：2300C系列
應用范圍：液壓和氣動系統壓力擾動、激波管、爆破試驗和其他快速壓力測量、工業聲學研究、管道泄漏檢測監測、通用工業監測
產品介紹
Dytran 2300C系(xi)列，高(gao)溫(wen)壓電(dian)電(dian)荷型壓力傳(chuan)感器，靈敏度(du)為0.35 pC/psi，可(ke)在+500°F（+260°C）以下(xia)溫(wen)度(du)下(xia)可(ke)靠工作。2300C系(xi)列具有(you)(you)100到15000 psi的測(ce)量范圍，不銹鋼外殼，采用(yong)探針式設計，10-32軸向連接，重量僅為6.5克。Dytran 2300C系(xi)列具有(you)(you)加速度(du)補(bu)償功能(neng)，可(ke)降(jiang)低增加信(xin)號(hao)輸(shu)出(chu)的雜散環境振動信(xin)號(hao)的風險，提高(gao)傳(chuan)感器的固有(you)(you)頻(pin)率，從而(er)加快(kuai)上升時間。
產品特性
不銹鋼
超快上升時間
加速度補償
+500 °F(+260 °C)工作溫度
電荷型
規格參數
量程 | 100,500,1000,3000,5000,10000,15000 psi |
靈敏度 | 0.35 pC/psi |
最大壓力值 | 15000,18000 psi |
非線性 | ±1 % F.S. |
固有頻率 | 500 kHz |
工作溫度 | -73 to 260 °C |
連接 | 10-32 軸向連(lian)接 |
重量 | 6.5 g |
安裝 | 5/16–24螺紋 |
產品工作原理
IEPE壓(ya)電(dian)(dian)式加速度(du)傳(chuan)感器內置壓(ya)電(dian)(dian)晶(jing)體，受到(dao)外(wai)界振動或者(zhe)擠(ji)壓(ya)時(shi)壓(ya)電(dian)(dian)晶(jing)體會釋放電(dian)(dian)荷，傳(chuan)感器內部處理電(dian)(dian)路進而(er)將電(dian)(dian)荷轉化(hua)為一個高電(dian)(dian)平，低阻抗的電(dian)(dian)壓(ya)信號。

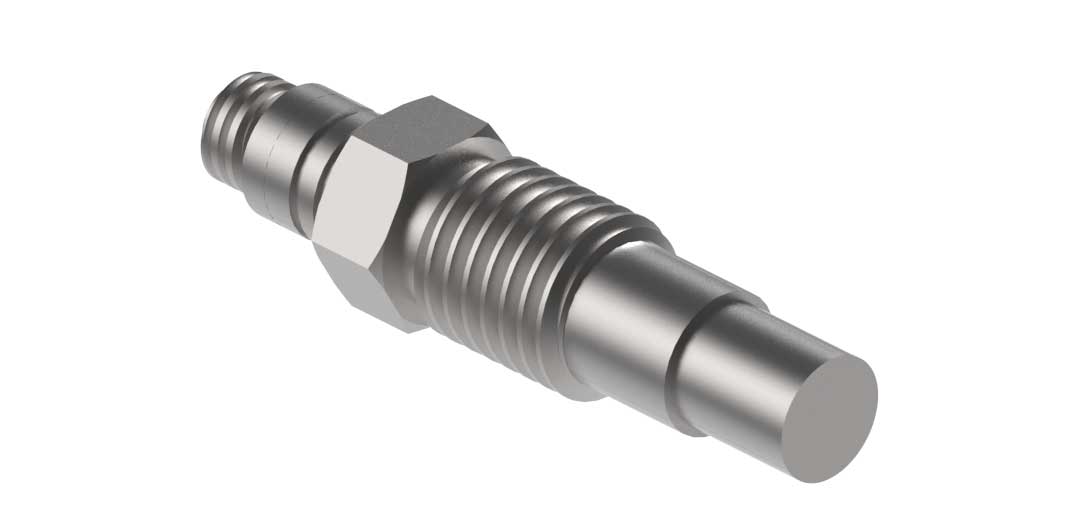

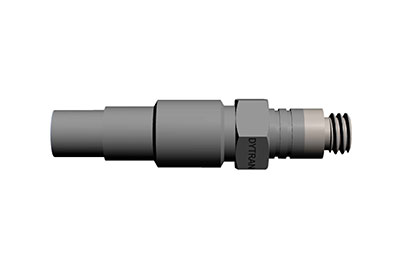

產品細節圖
產品應用圖
