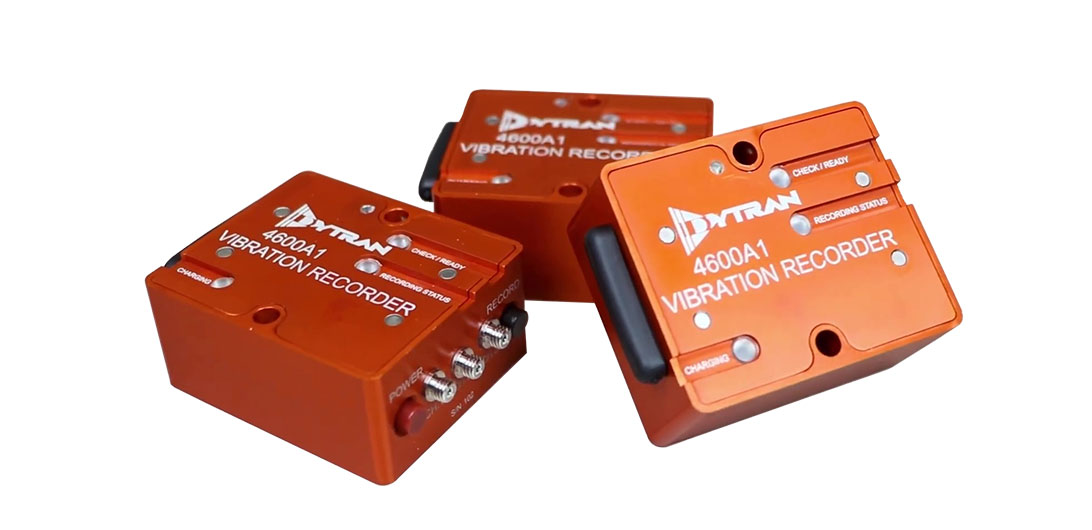

美國進口Dytran 4600A1 3通道振動記錄儀
種類:振動傳感器
類型:通用型
規格:61 x 50.8 x 25.9 mm
型號:4600A1
應用范圍:汽車測試、游樂設施、環境壓力篩選、工廠車間、機械診斷、模態分析、產品驗證
產品介紹
這款微型三通道數據振動記錄儀為用戶提供了一種經濟且便攜的解決方案,可用于記錄來自三個IEPE傳感器(例如加速度、力或壓力傳感器)的數據??稍谌齻€(gè)通道上記錄,并且可以在測量要求發生變化或擴展時增加通道數。用戶可以通過使用電纜連接或獨特的光學同步方法來擴大他們的通道數量,這種方法允許多個設備同時記錄 - 當彼此堆疊時。Dytran 4600A1型封裝在緊湊且堅固的鋁制外殼中。防護等級為IP64,可防灰塵和防止水。Dytran 4600A1可以使用提供的安裝螺釘或一體式高強度稀土磁鐵進行安裝。該裝置可以為三個外部IEPE傳感器供電和記錄長達10小時,或者可以通過 USB 端口連接到外部電源以延長記錄時間。它的小尺寸使用戶能夠在儀器空間有限的區域進行操作。
產品特性
3 通道 IEPE 數據采集
使用標準 10–32 同軸連接器
內置電池,可用作外部傳感器電源
通過光鏈路或硬線跨多個4600A1進行同步采集,用于通道擴展
IP64 防護等級
規格參數
采樣率 | 100, 500, 1000, 5000, 10000, 25000 Hz |
采集時長 | 10 小時 |
分辨率 | 16 Bit |
電池(可充電) | 1400 mAh |
工作溫度 | -20 to 60 ℃ |
最大沖擊 | 1000 g pk |
防護等級 | IP64 |
重量 | 150 g |
安裝 | 螺絲/磁鐵 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體,受到外界振動或者擠壓時壓電晶體會釋放電荷,傳感器內部處理電路進而將電荷轉化為一個高電平,低阻抗的電壓信號。
