美國進口Dytran 7503D系列 高精度三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：34.4 x 25 x 21 mm
型號：7503D系列
應用范圍：安全氣囊試驗、碰撞試驗、機器人、地震監測、傾斜測量
產品介紹
Dytran 7503D系(xi)列，高(gao)精(jing)度(du)三軸可變電(dian)容（VC）加速(su)度(du)計傳(chuan)感器，可用(yong)(yong)于X、Y和Z軸的各(ge)種量(liang)程范圍。該加速(su)度(du)計結(jie)合了(le)集成VC加速(su)度(du)計芯片，具(ju)有高(gao)驅動(dong)、低阻抗(kang)緩沖和差(cha)分(fen)輸出，用(yong)(yong)于低水(shui)平加速(su)度(du)測量(liang)。 Dytran 7503D系(xi)列專為(wei)零至中(zhong)頻應用(yong)(yong)量(liang)身(shen)定制，包(bao)含密封的MEMS電(dian)容傳(chuan)感元件、定制集成電(dian)路(lu)放大器和低噪(zao)聲電(dian)子設備，采用(yong)(yong)輕質的鈦合金外殼(ke)。
產品特性
鈦合金
電氣隔離
超低噪聲
差分輸出
+6 to +33 VDC
直流響應
三軸
MEMS
規格參數
|
量程 |
2,5,10,25,50,100,200,400 g |
|
靈敏度 |
10,20,40,80,160,400,800,2000 mV/g |
|
頻(pin)率響應 |
0 to 5000 Hz |
|
非線(xian)性 |
0.5 % F.S. |
|
工作(zuo)溫度 |
-55 to 125 ℃ |
|
輸出阻(zu)抗 |
?10K Ω |
|
連接 |
9針 徑向(xiang)連接 |
|
重量(liang) |
38 g |
|
安裝方式 |
2個#8螺(luo)釘或者2個M4螺(luo)釘 |
產品工作原理
IEPE壓電(dian)式(shi)加速度傳感(gan)器內置壓電(dian)晶體，受到外界振動(dong)或者擠壓時壓電(dian)晶體會(hui)釋放電(dian)荷(he)，傳感(gan)器內部處理電(dian)路進(jin)而(er)將(jiang)電(dian)荷(he)轉(zhuan)化為一個(ge)高電(dian)平，低阻抗的電(dian)壓信(xin)號。

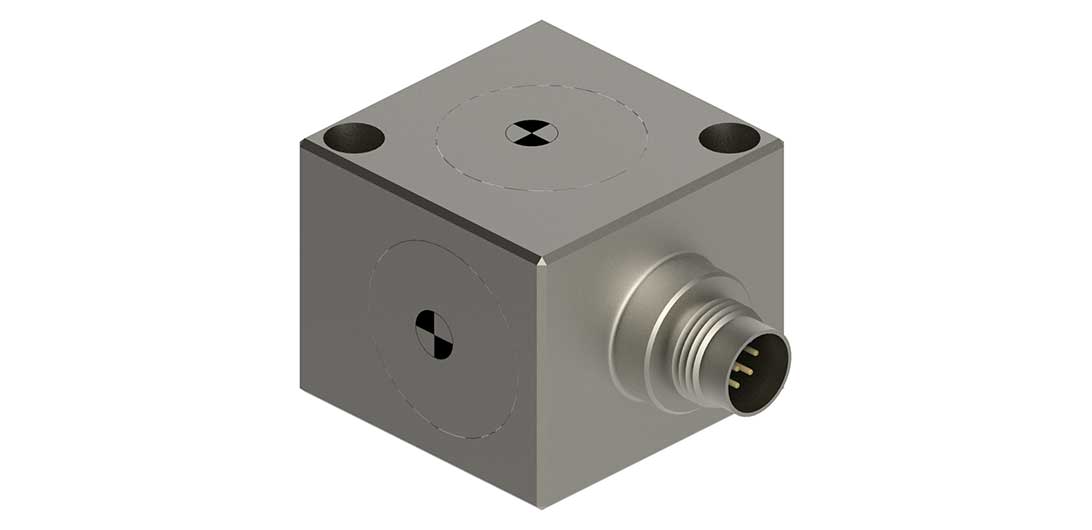

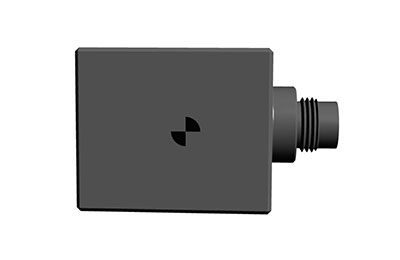

產品細節圖
產品應用圖
