產品介紹
Dytran 3086系列,堅固的IEPE加速度計傳感器,具有極高的自然頻率,可在多個頻率范圍內使用。這種微型加速計設計用于測量嚴重沖擊和其他極端短時事件。高沖擊測量要求通常在2500g以上。為了精確測量這種量級的沖擊水平,加速計必須具有較高的固有頻率、堅固的結構和相當緊湊的尺寸。 Dytran 3086系列采用石英晶體,氣密封裝,鈦合金外殼??傊亓績H為3.5克。電氣底座隔離,并具有用于電纜連接的軸向安裝焊針。這種特殊的連接旨在消除高g事件期間的不連續性,并降低連接器應力??筛鼡Q電纜組件。
產品特性
鈦合金
電氣隔離
輕重量
高固有頻率
IEPE
規格參數
量程 |
2500,5000,10000,20000,50000,70000 g |
靈敏度 |
0.05,0.1,0.25,0.5,1,2 mV/g |
頻率響應 |
0.35 to 10000 Hz |
線性 |
±1 % F.S. |
工作溫度 |
-51 to 121 ℃ |
固有頻率 |
?100 kHz |
連接 |
軸向安裝焊針 |
重量 |
3.5 g |
安裝 |
1/4-28 螺柱/10-32 螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體,受到外界振動或者擠壓時壓電晶體會釋放電荷,傳感器內部處理電路進而將電荷轉化為一個高電平,低阻抗的電壓信號。

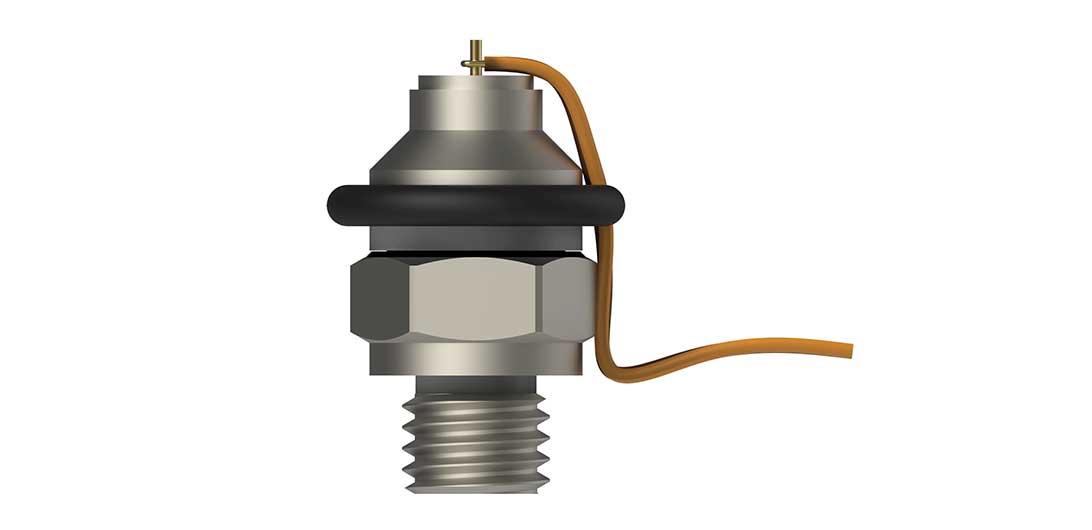

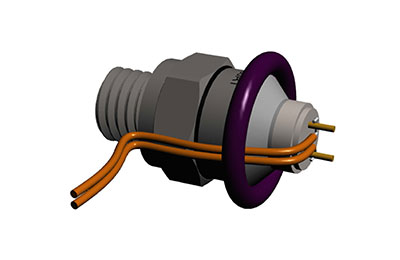

產品細節圖
產品應用圖
